XBB Einheit - Plug and Play CanBus Modul mit Bluetooth Relais

XBB Einheit - Plug and Play CanBus Modul mit Bluetooth Relais

Einfache Anschlussmethode zur Installation von Zusatzscheinwerfern

Artikelnummer: 208-270425
Versand
auf Lager
auf Lager

Beschreibung

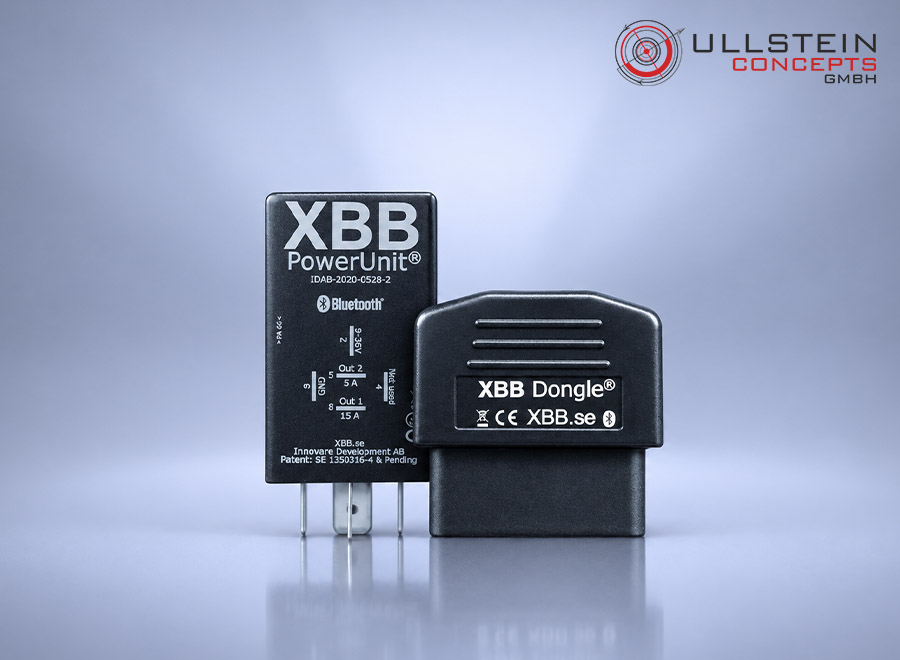

XBB OBD2 KIT, XBB Dongle® & XBB POWERUNIT®

Bei vielen Fahrzeugen ist der Anschluss von zusätzlichen Fernscheinwerfern sehr komplex und gleichzeitig wird der Verkabelungsaufwand insbesondere innerhalb des Fahrzeugcockpits sehr hoch. Hierfür hat der Hersteller XBB ein komfortable Lösung. Die Plug and Play Einheit beinhaltet einen OBD Dongle und ein Relais mit Bluetooth Empfänger und vermeidet den Verkabelungsaufwand direkt innerhalb des Cockpits und auch die Kabelführung zum Relais. Die eigentliche Verkabelung zum Scheinwerfer ist natürlich nach wie vor durchzuführen.

Der Canbus Dongle wird einfach in den OBDII Stecker platziert. Das Bluetooth Relais wird dann parallel z.B. im Motorraum platziert und mit den Scheinwerfern verkabelt. Am Relais stehen zwei Ausgänge zur Verfügung mit 15A und 5 A. Für kleiner Scheinwerfer ist dies bereits ausreichend. Falls stärkere Scheinwerfer installiert werden, ist das Ausgangssignal des Bluetooth Relais als Schaltsignal für ein größeres Relais zu verwenden. Hierfür kann zum Beispiel der Siberia Pro Kit verwendet werden. Optional steht ein Y-Verteiler für den OBDII Stecker zur Verfügung, wodurch auch bei engen Platzverhältnissen ein Anschluss möglich ist. Weiterhin stehen Buetooth Schalter zu Verfügung, die zusätzlich eingebunden werden können. Das Modul erkennt und stellt bei den meisten Fahrzeugen mehrere mögliche Ausgangssignale bereit wie z.B. Fernlicht, Rückfahrscheinwerfer, Abblendlicht und Zündung.

Die Ansteuerung des Relais erfolgt mittels einer App für das Smartphone, bei welcher man letztlich festlegt, welche Funktionen auf den zwei Ausgängen angesteuert werden sollen. Beachten Sie bitte, dass nicht jedes Fahrzeug mit dem System kompatibel ist. Bitte beachten Sie hierzu diese Fahrzeugliste.



TECHNISCHE DATEN:

  • Spannung (V DC): 10-36V DC
  • Leistungsaufnahme spezifischer Funktionen (W): Ausgang 1: 15A, 180W max; Ausgang 2: 5A, 60W max
  • Funktionen: Bluetooth 5 Kommunikation, CAN, kompatibel mit Android und iOS
  • Anschluss: Dongle: 2x8-Pin-Stecker (passt ins Fahrzeug), Power Unit: 5x 6,3 mm (separater Montagesockel erforderlich)
  • Material Gehäuse/Chassis: Kunststoff
  • Schutzklasse: IP53*
  • Betriebstemperatur: -40°C bis +85°C



XBB Positionierung

XBB Verkablung mit Motor

Installationsanleitung

XBB Dongle® Datenblatt

XBB PowerUnit® Datenblatt

XBB-Verbindungsbeispiel

XBB Konfigurator App Handbuch

Dokumente

Hersteller

STRANDS Fordonskomponenter AB
Adresse:
Hagalundsvägen
51172 Fritsla
Schweden www.STRANDS.se
Produktkennzeichnung soweit von der Artikelnummer abweichend:
270425
