Dachträgerfür alle Fälle

Die Dachträgerlösung auf dem neuesten Stand der Technik und für jede denkbare Aufgabe.

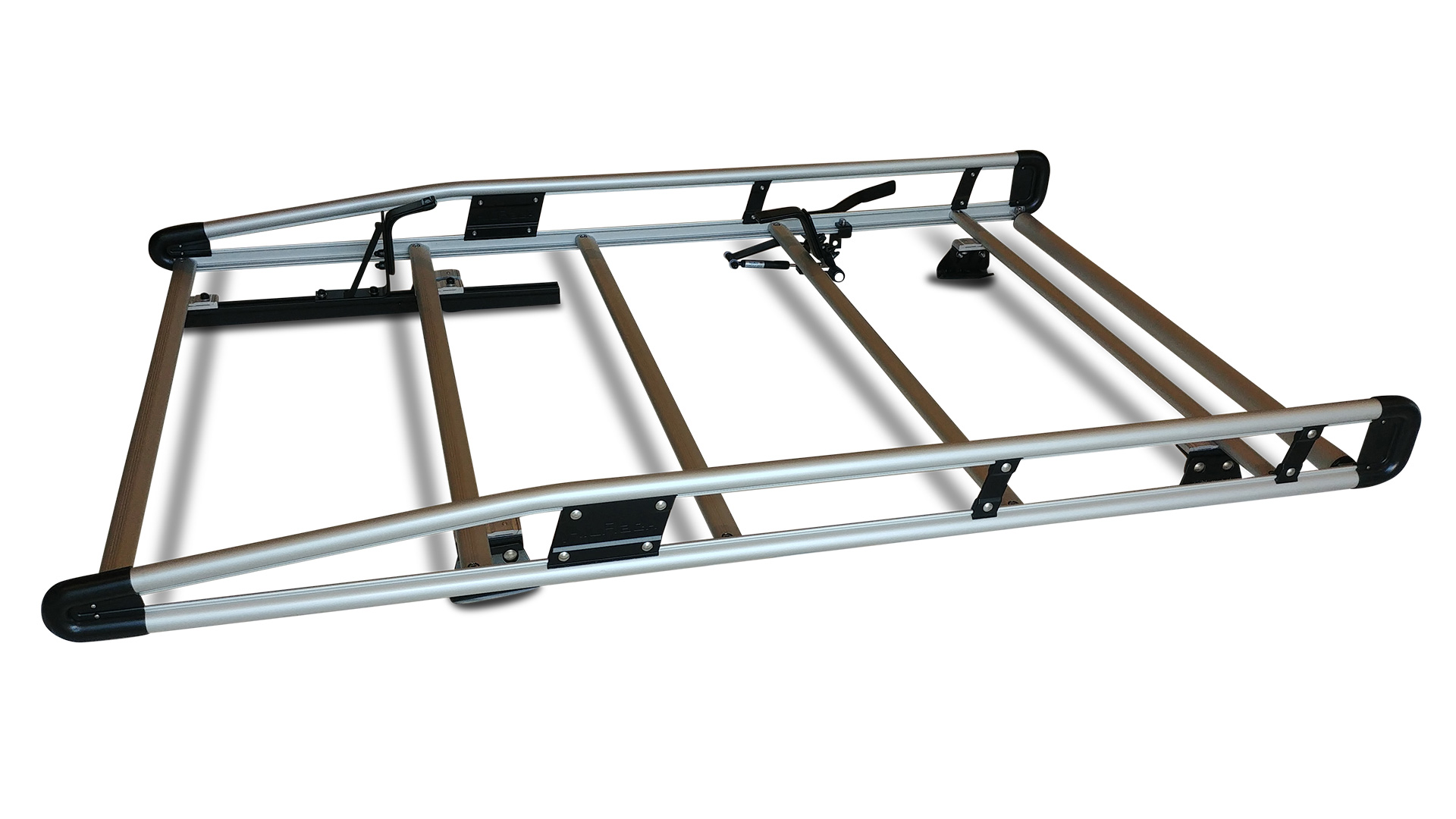

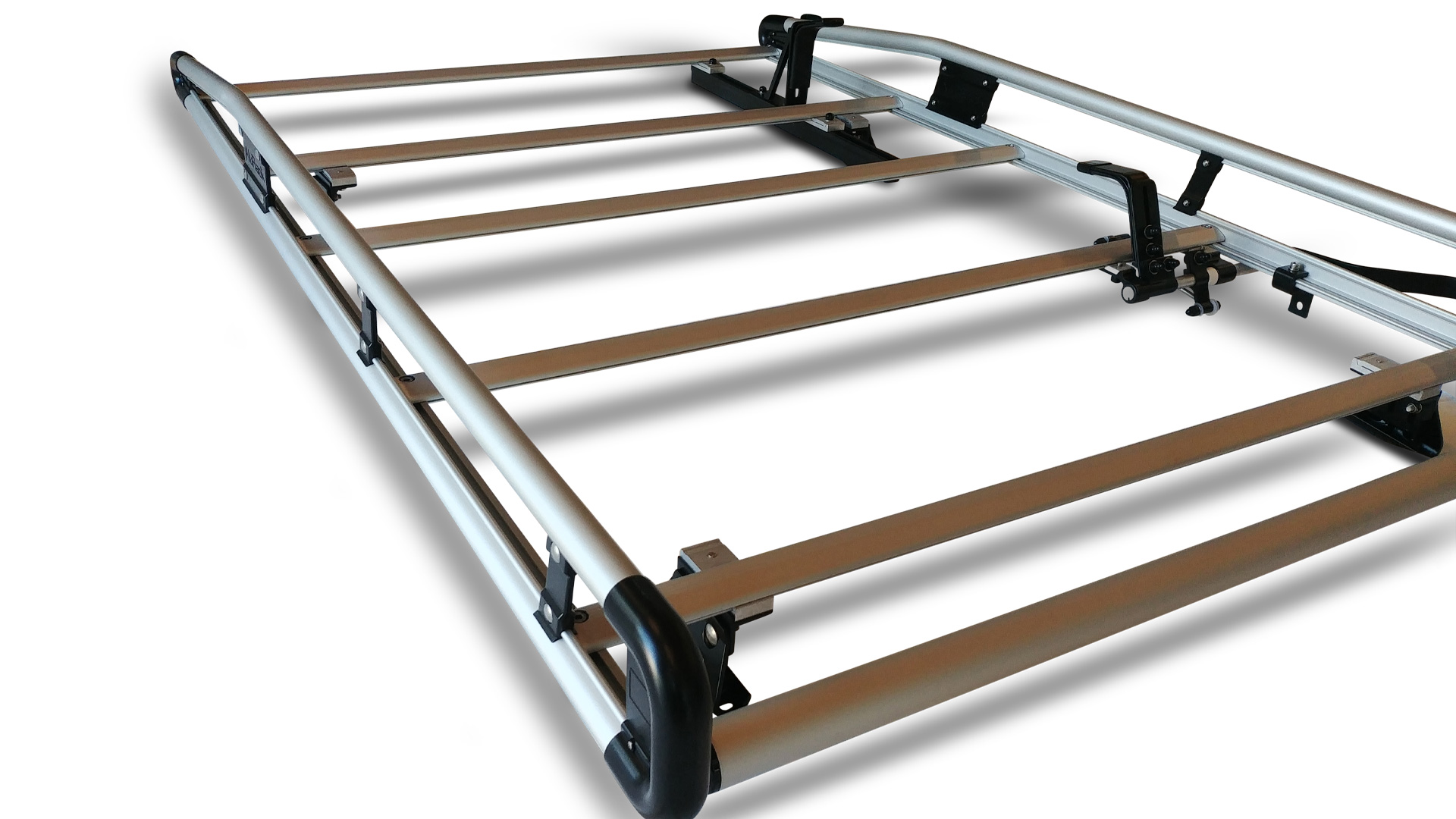

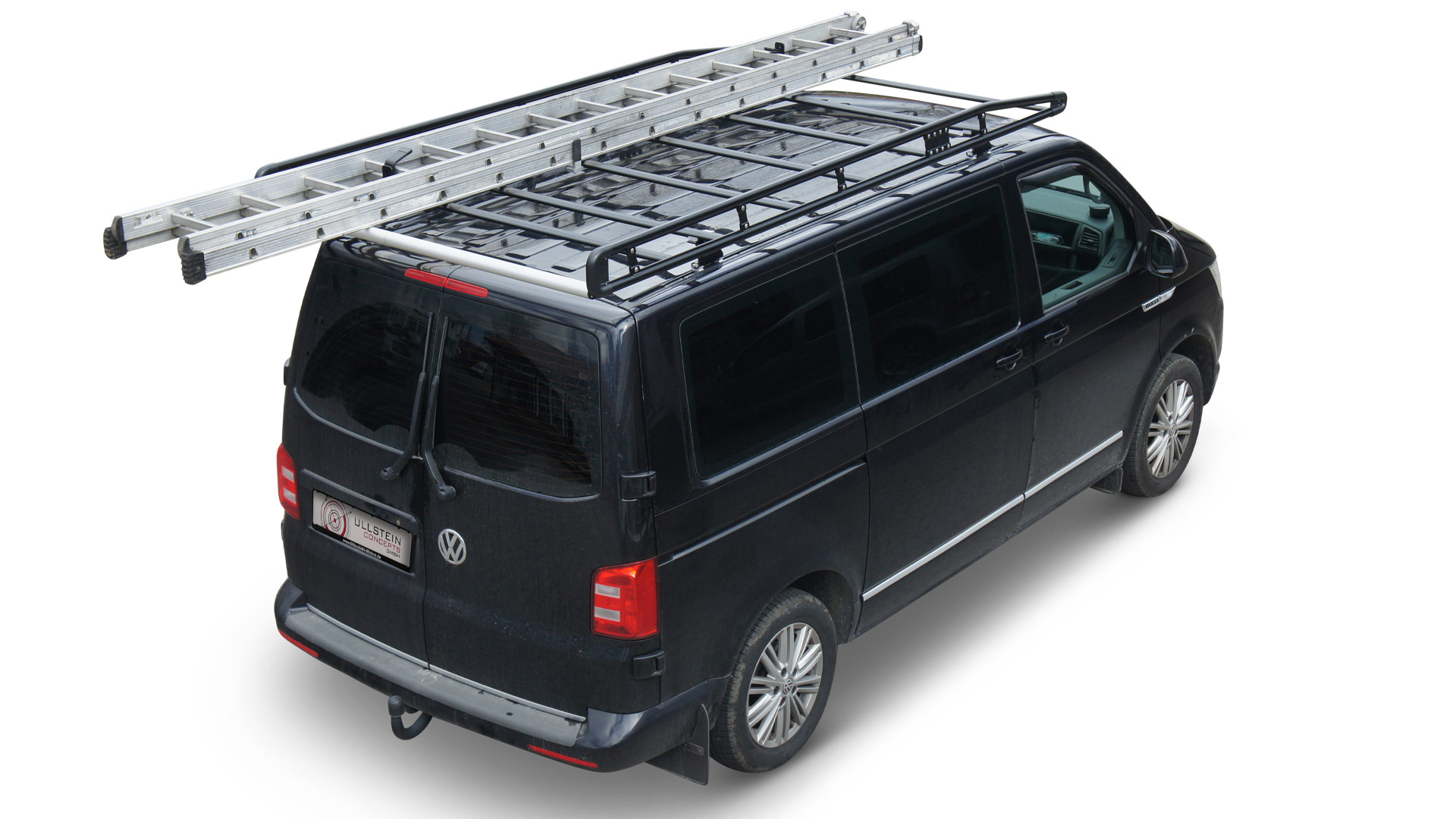

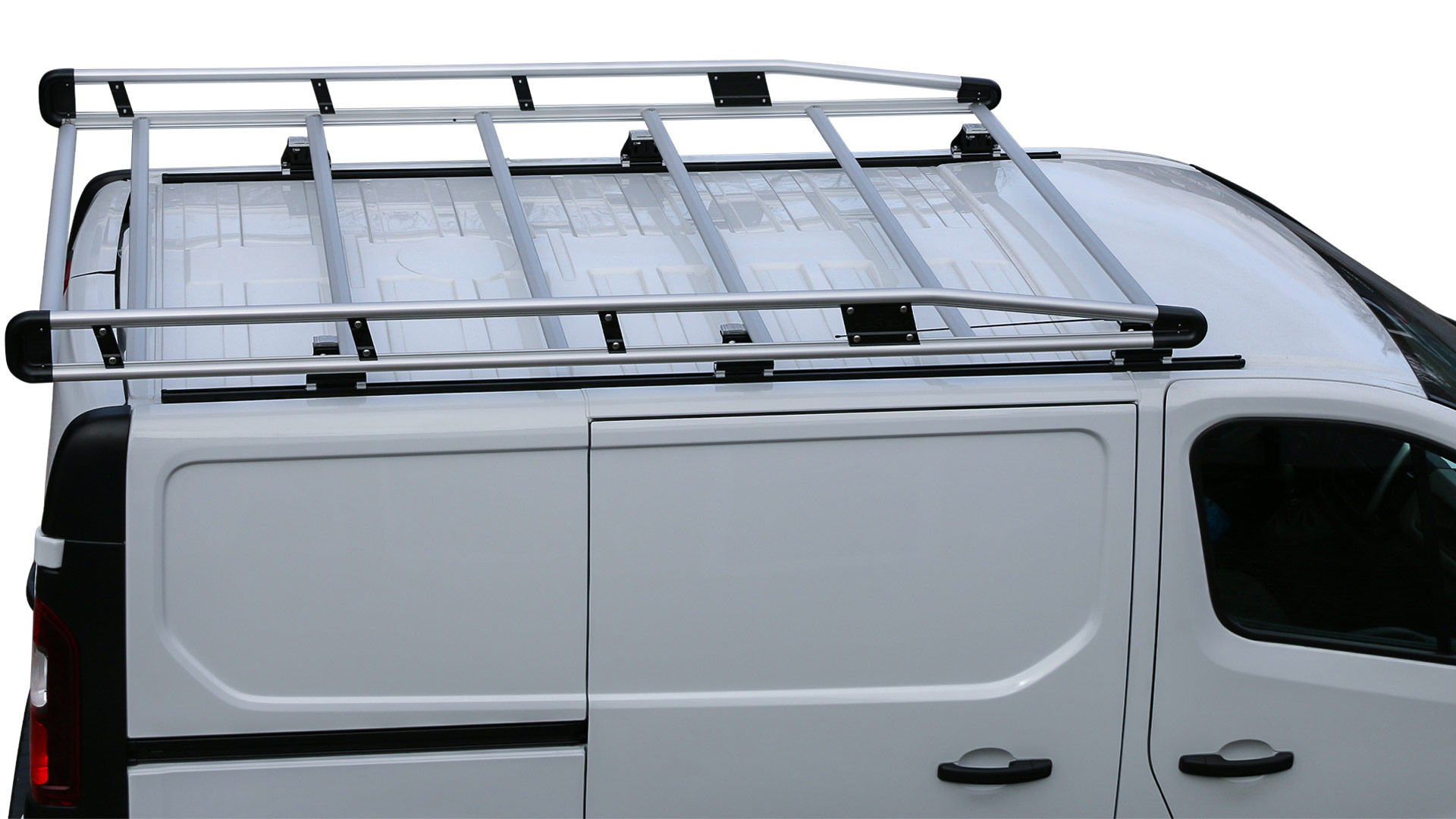

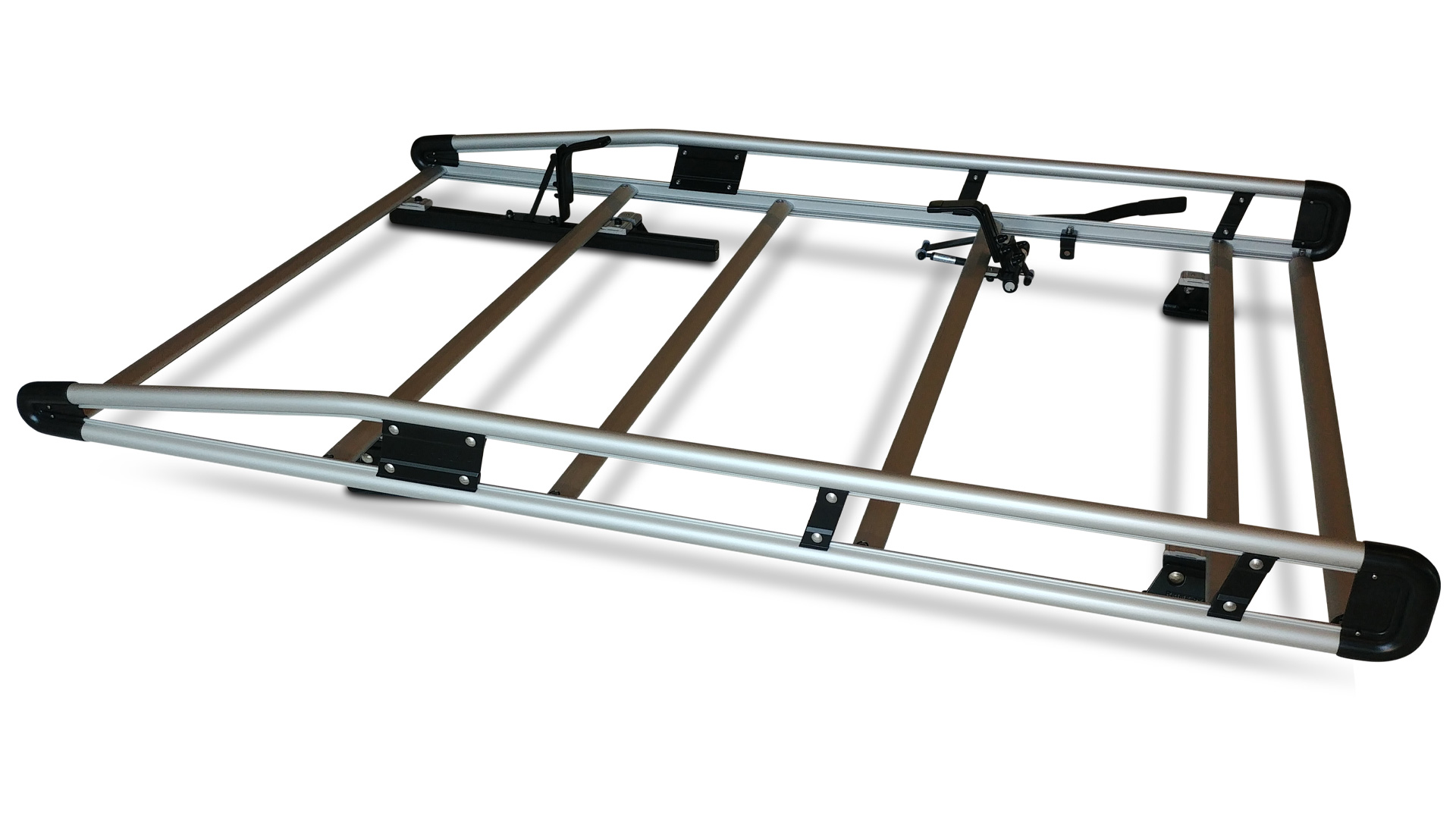

Eine Dachträgerlösung auf dem neuesten Stand der Technik

Vom normalen Transporter mit kurzem oder langem Radstand und Normal- oder Hochdach hin zu Pickups und Lkw: das AluRack passt auf fast alle Fahrzeugtypen.
Der aerodynamische Aluminium-Dachträger sorgt für mehr Effizienz und Sicherheit in Ihrem Alltag. Er passt sich der Dachform perfekt an und verleiht dem Fahrzeug ein sehr dynamisches Aussehen. Die Querträger sind in zwei Größen erhältlich: Mit den größeren können noch schwerere Lasten transportiert werden ohne Kompromisse bei Fahrgeräusch und Verbrauch eingehen zu müssen. Um die Beladung zu erleichtern, gibt es ein vielfältiges Zubehörprogramm für das AluRack.

Ergonomisch gesehen die beste Lösung, um Leitern auf Dachträger zu befestigen

Multifunktionales Zubehör für jeden möglichen Einsatz

Sehr umweltfreundlich: zu 100 % recycelbare Materialien

Die eloxierte Oberfläche ist korrosionsfrei und widersteht jeder Witterung

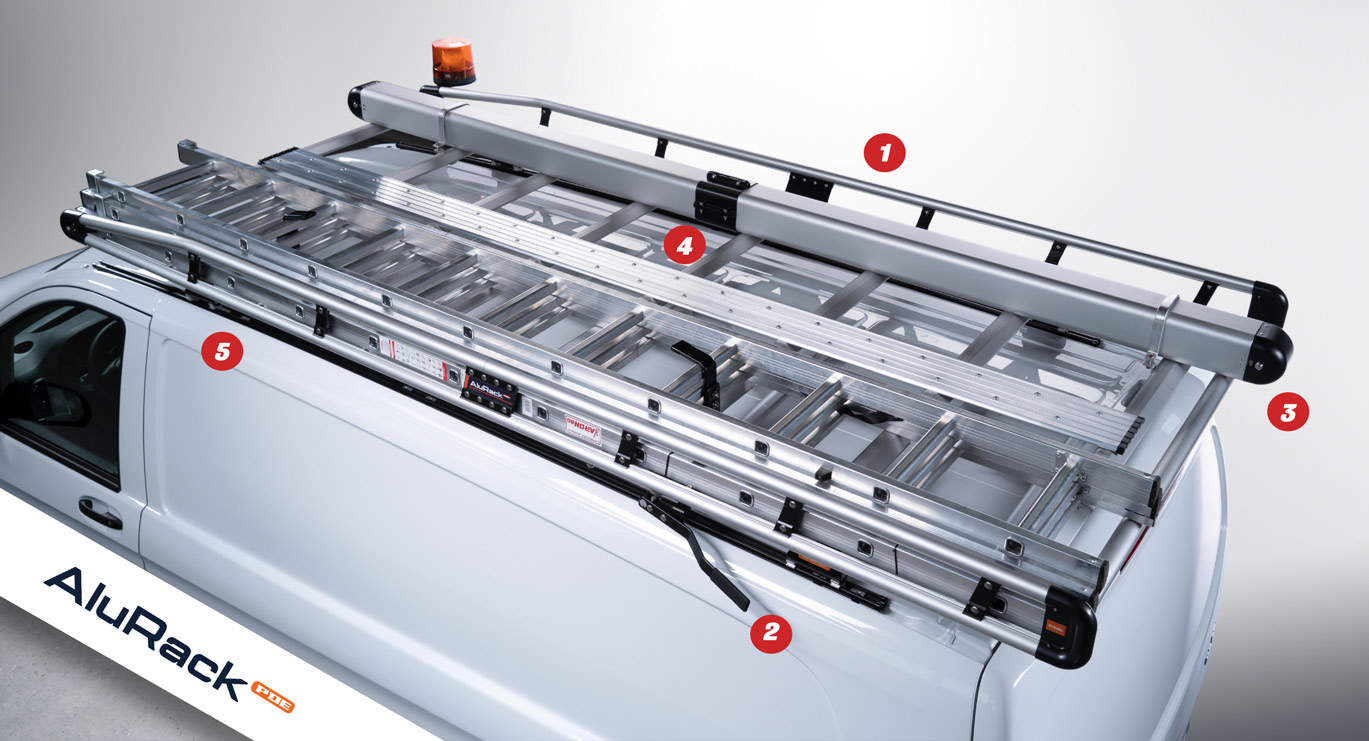

Das moderne Design verleiht dem Fahrzeug ein sehr dynamisches Aussehen. Der Träger nutzt vorhandene Befestigungspunkte

Sehr leicht: mit seinem Eigengewicht von höchstens 20 bis 30 kg ist er rund 30 % leichter als ein vergleichbarer Träger aus Stahl

Die aerodynamische Form senkt Kraftstoffverbrauch sowie Verschleiß und erzeugt kaum Fahrgeräusche

Die Alu-Konstruktion (höchstens 35 % der zulässigen Dachlast) ermöglicht eine höhere Nutzlast auf dem Träger

Das Laderohr und die Schnellverriegelung S-Clamp gestatten den schnellen und sicheren Transport von Leitern und Material

Befestigung

Die Montage eines AluRack auf dem Dach erfolgt an der Regenrinne oder an vorhandenen Befestigungspunkten mit oder ohne Adapterschienen, die zusätzliche Stoßkräfte aufnehmen können. Ideal für Leasingflotten.

Erfolgreicher Crashtest

Im Rahmen eines Tests von Flanders‘ Drive wurde die Haltbarkeit des AluRack (Breite 1650 mm) im Zeitraffertempo auf einer hydraulischen Testanlage mit uniaxial einwirkender Kraft geprüft. Der Test bestand aus zwei Teilen: Im ersten Teil wurde ein Transporter mit Beschleunigungsmessern über eine Teststrecke gefahren. Im zweiten Teil wurde das Ergebnis der im Test gemessenen Vibrationen in Signale umgesetzt, die eine hydraulische Testanlage steuerten, auf die das AluRack montiert war. Die Funktion vom Alu-Rack mit einer verteilten Nutzlast von 150 kg war während der gesamten Dauer des Haltbarkeitstests gewährleistet.

Haltbarkeitstest

Das AluRack wurde beim TÜV SÜD in Tschechien einem dynamischen City-Crashtest (nach ISO 11154, Anhang E) unterzogen. Der Dachträger wurde auf einem Transporter-Dach montiert und mit der maximal zulässigen Ladung von 181 kg beladen (Eigengewicht des Dachträgers 19 kg). Mit einer Geschwindigkeit von 18 km/h erfolgte ein Frontalaufprall mit dem Testschlitten. Die Ladung und der Dachträger blieben bei diesem Aufprall unverändert an ihren Positionen auf dem Dach – ein Beweis für die Sicherheit des AluRack-Dachträgers von Prime Design Europe.

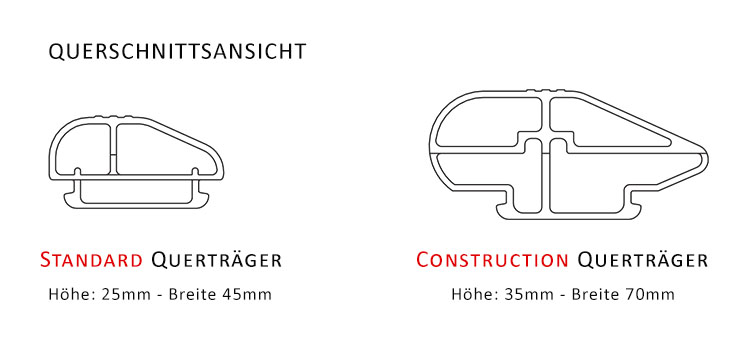

AluRack Construction

eine besonders belastbare Ausführung des AluRack

Unter Wahrung der aerodynamischen Form wird die Ladekapazität für sehr anspruchsvolle Aufgaben durch stärkere Querträger erhöht. Das geringe Gewicht in Kombination mit der strukturellen Stabilität ermöglicht es, die maximale Dachlast der Fahrzeuge zu nutzen oder sogar zu überschreiten. Trotz des größeren Querschnitts der Querträger sind geringe Fahrgeräusche und ein günstiger Kraftstoffverbrauch gewährleistet.

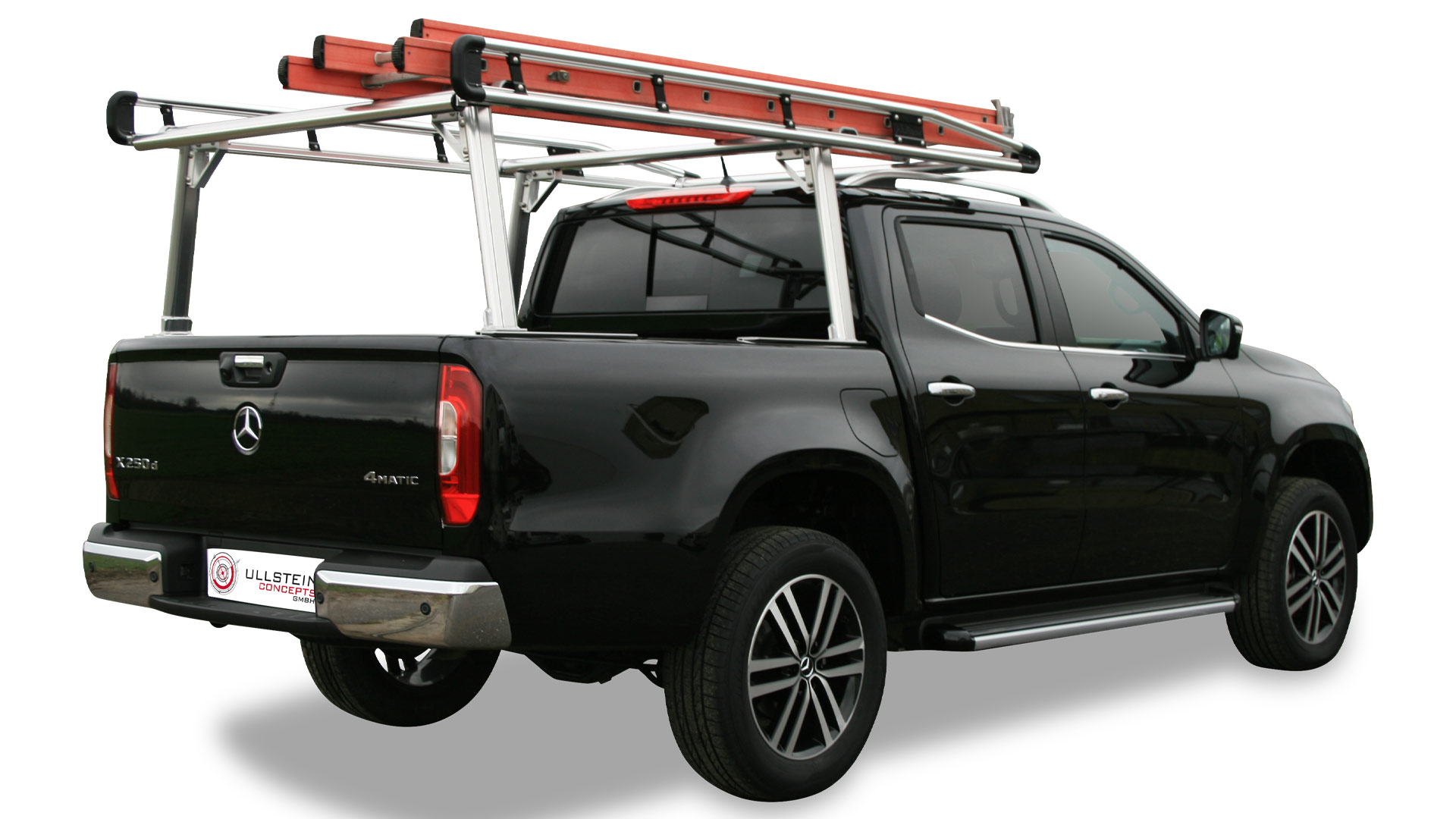

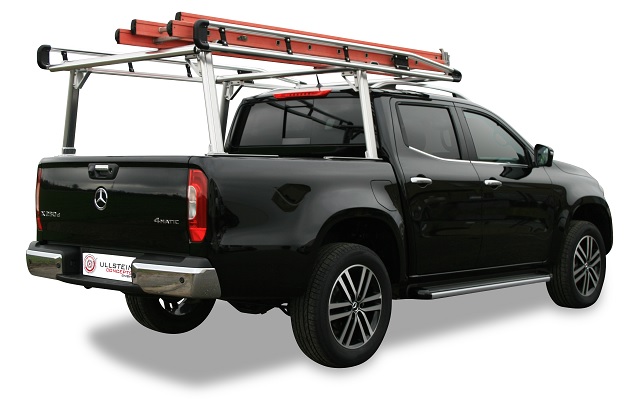

AluRack Pickup

die flexibelste Dachträgerlösung für Pickups auf dem Markt

Das patentierte Gestell wird an der Ladebordwand ohne Bohrungen montiert. Die leichte und doch robuste Konstruktion optimiert die Ladekapazität eines jeden Pickups.

  1. Die leichte Aluminiumkonstruktion spart Kraftstoff
  2. Zubehör wie seitliche Relings, Rollen und Querträger helfen beim einfachen Auf- und Abladen
  3. Montage ohne zusätzliche Bohrungen
  4. Lastenanschläge lassen sich leicht verschieben und besitzen einen Haken als praktische Verzurrpunkte
  5. Die Querträger haben eine rutschfeste Gummioberfläche
  6. AluRack-Lösungen für Pickups mit Hardtop sind ebenfalls verfügbar

Der einfache und doch unerlässliche Dachträger

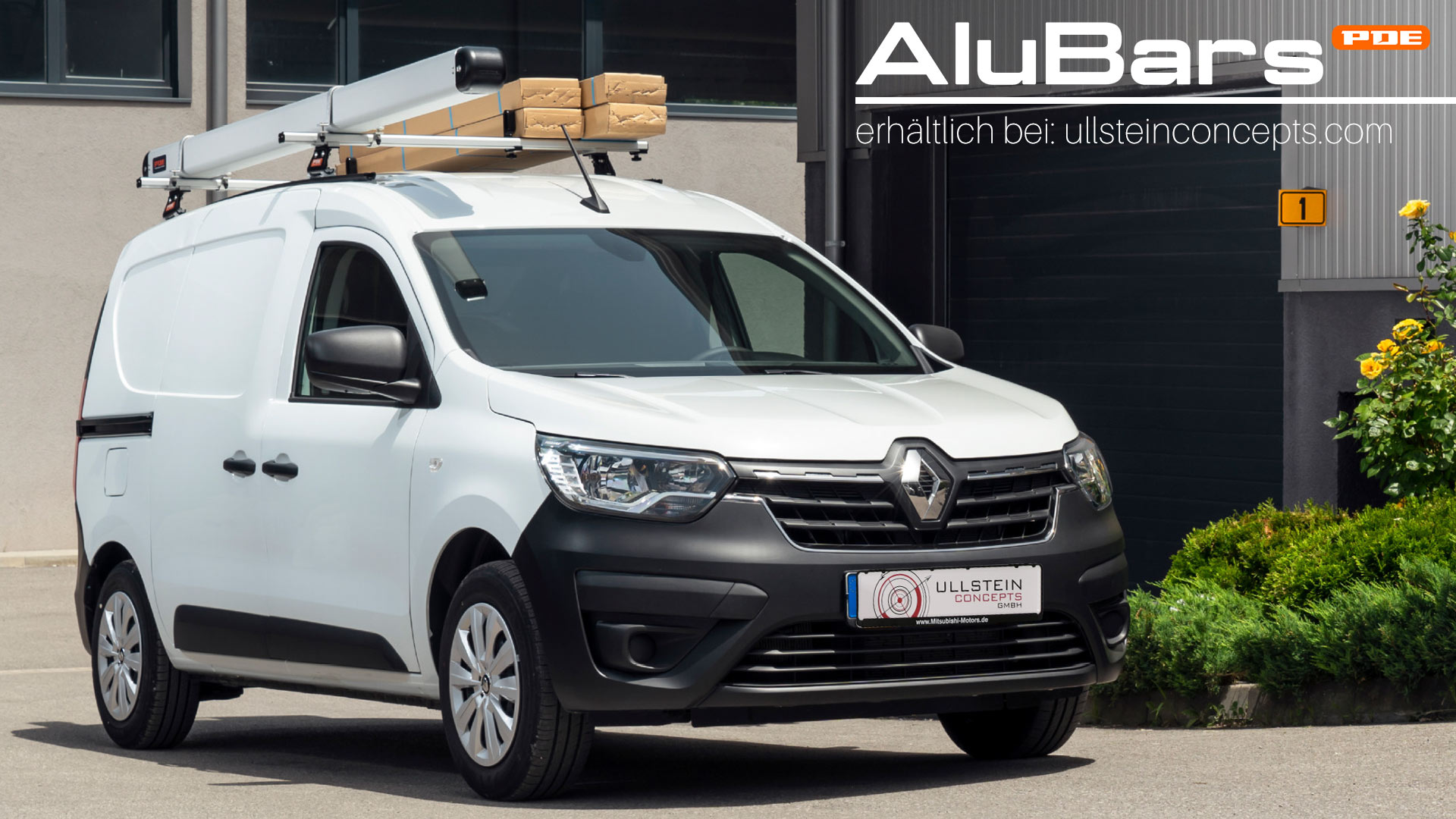

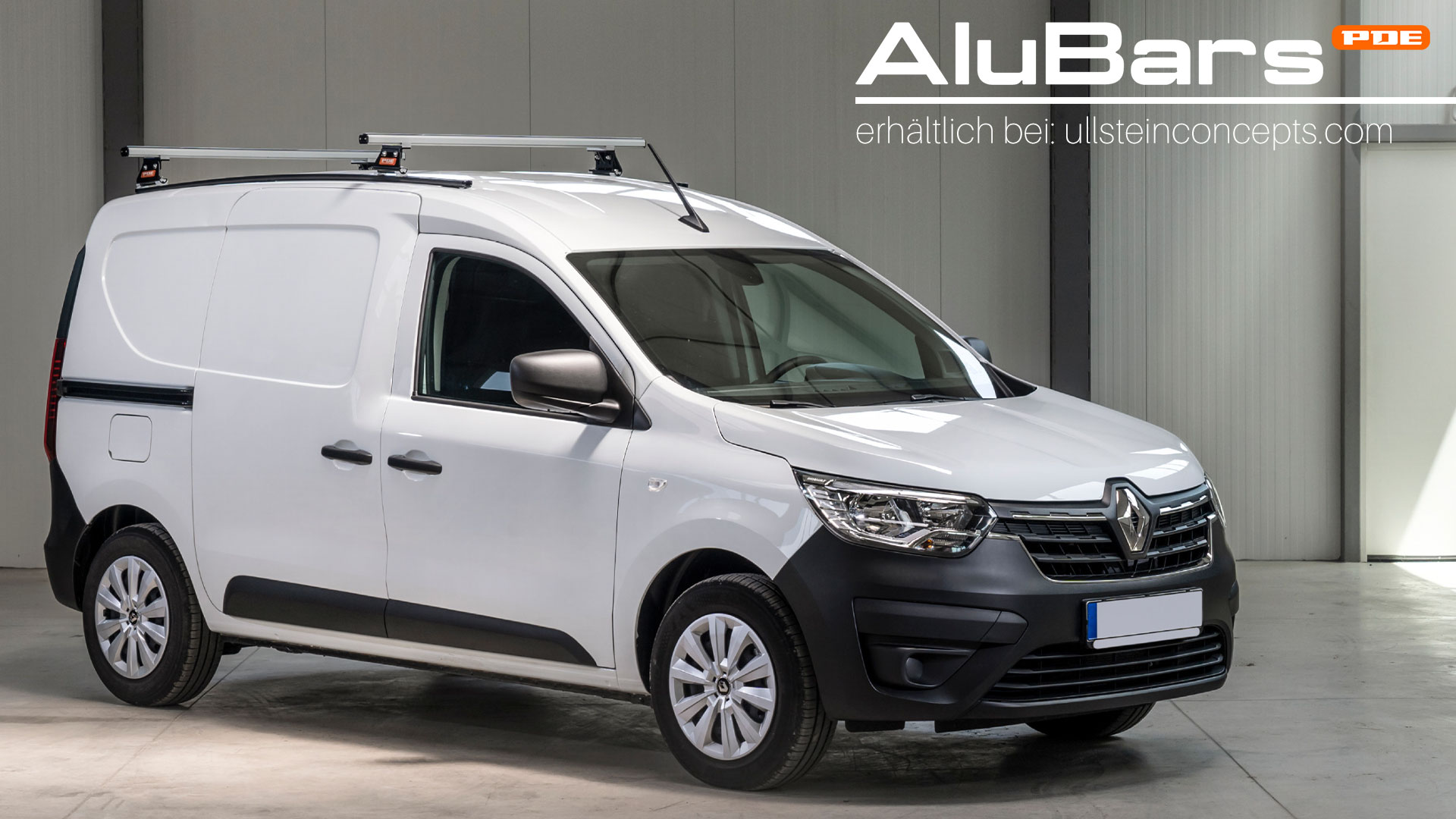

Perfekt für Minimalisten! Die AluBar besteht aus zwei Querträgern sowie Schienen und Befestigungsmaterial. Sie sind für Fahrzeuge jeder Art und Größe sowie für jeden Einsatzzweck erhältlich. Je nach Fahrzeuglänge können weitere Querträger auf den Schienen montiert werden. Für die AluBar gib es je nach Ladung verschiedenes Zubehör als Ergänzung.

Technische Daten von AluBars

  1. Die Montageschiene verwendet die vorhandenen Befestigungspunkte und folgt der Dachkontur.
  2. Ein verstellbares Montagesystem hilft bei der optimalen Positionierung des Dachträgers.
  3. Gummioberfläche und Lastenanschläge helfen, die Ladung an Ort und Stelle zu halten.
  4. Für absolute Transportsicherheit der Ladung sind Zurrgurte oder Bänder erforderlich.

Zubehör für AluRack und AluBar

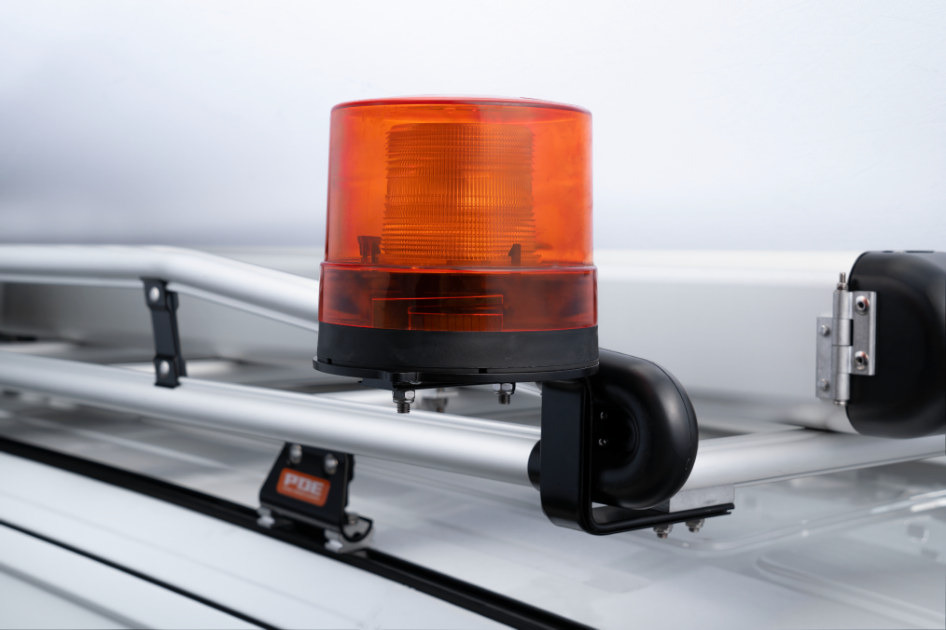

Rundumleuchte Mit besonderen Halterungen kann sie auf den Querträgern befestigt werden

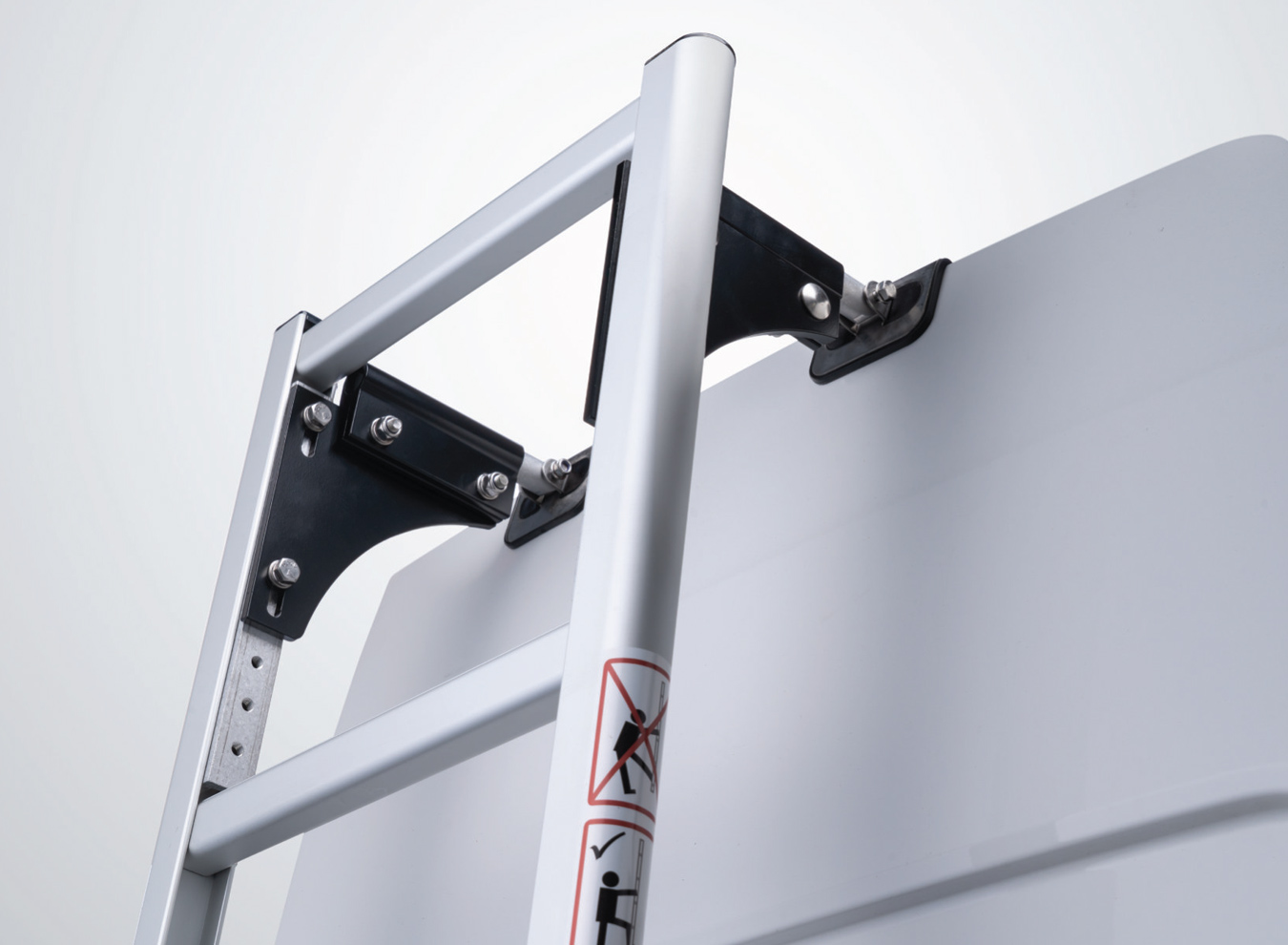

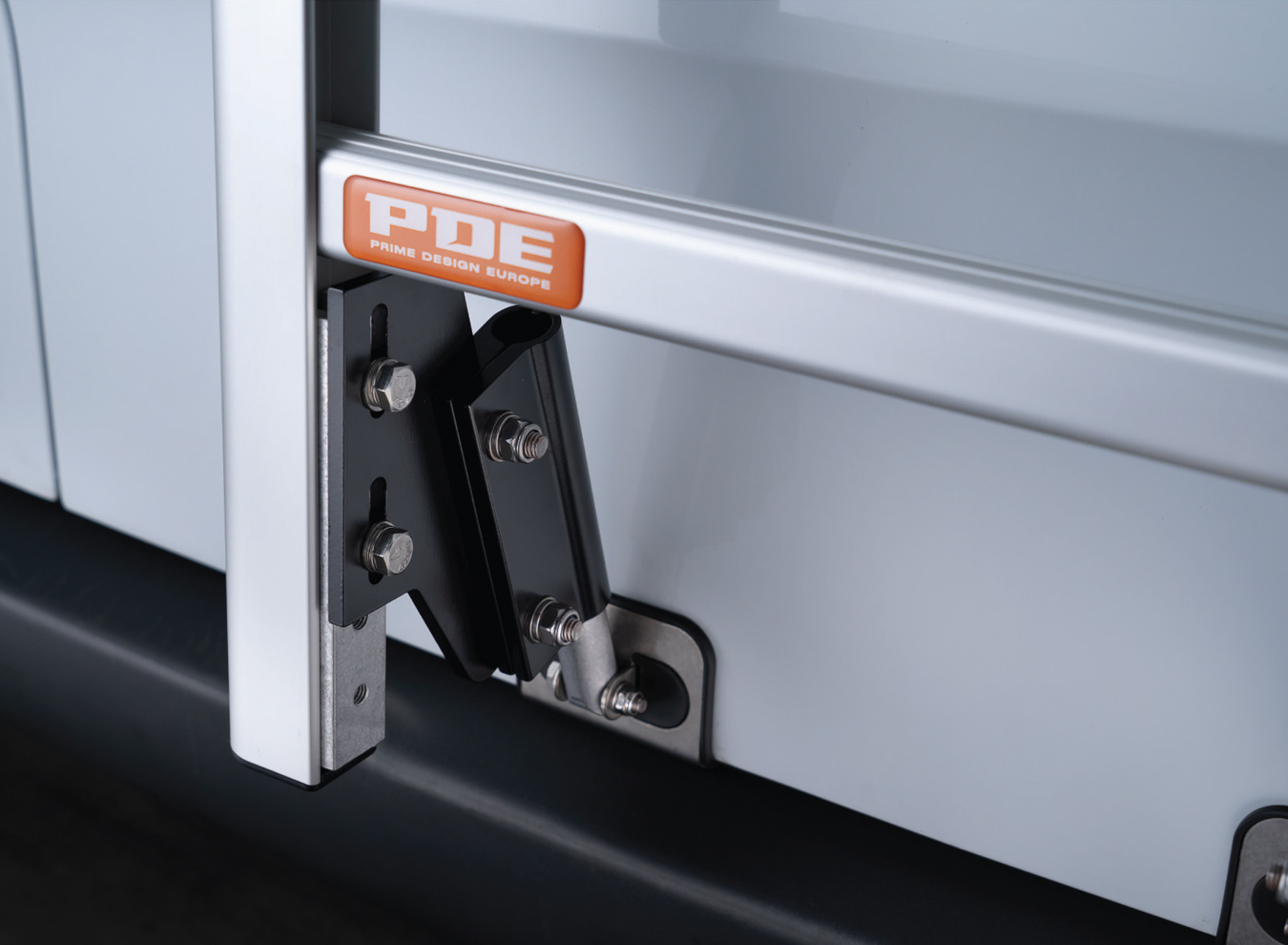

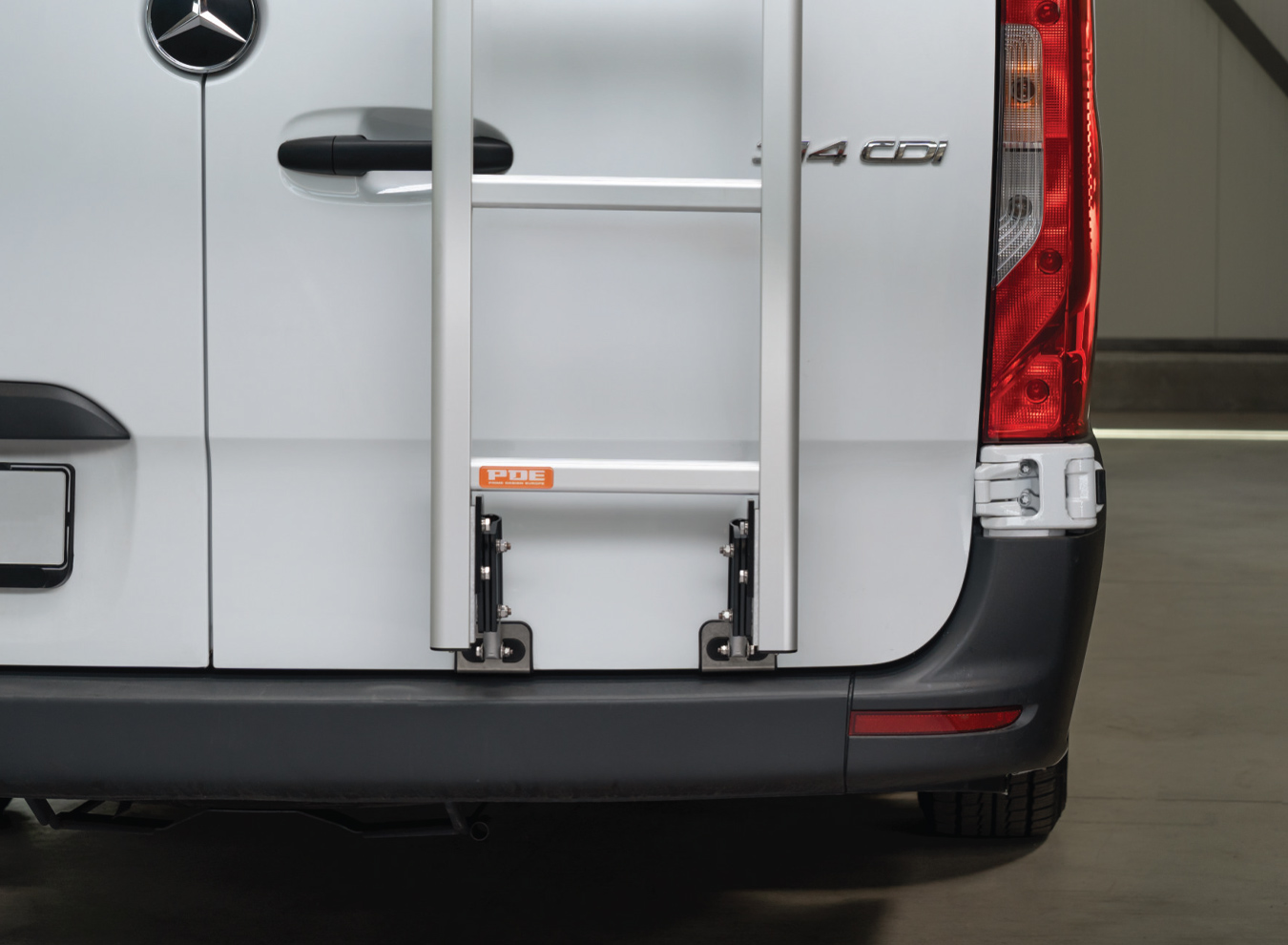

HecktürleiterBestehend aus leichtem Aluminium kann sie ohne Bohrungen am Fahrzeug befestigt werden

Laderohr-HalterungSpezielle runde Bügel befestigen Standard-Kunststoff-Laderohre auf den Querträgern

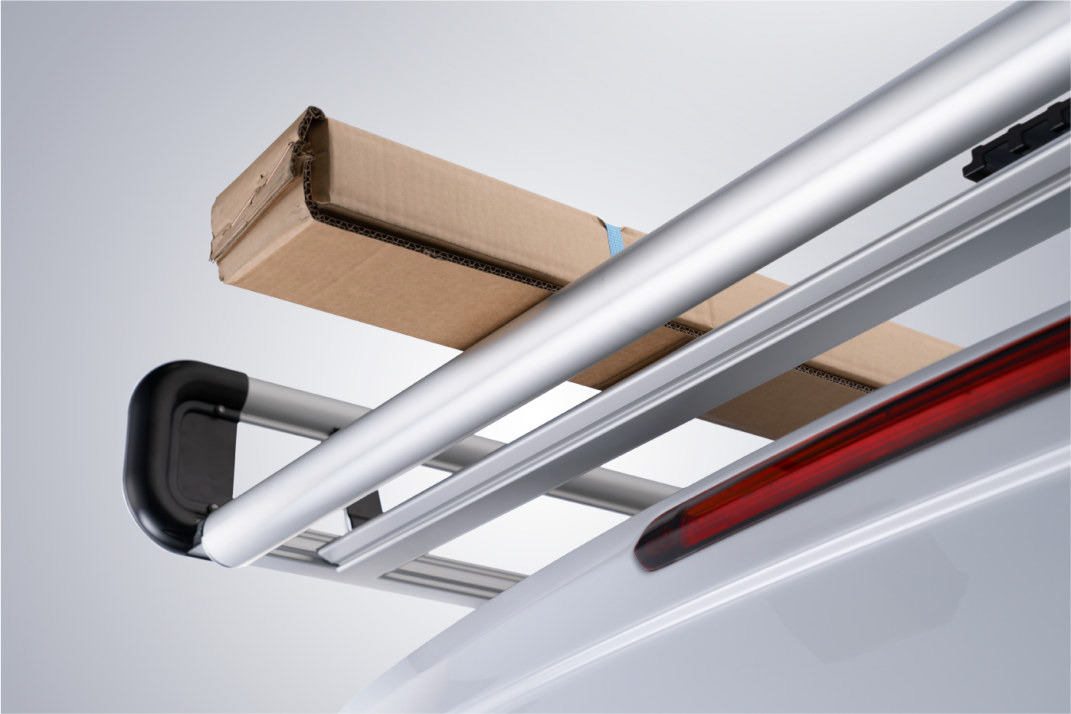

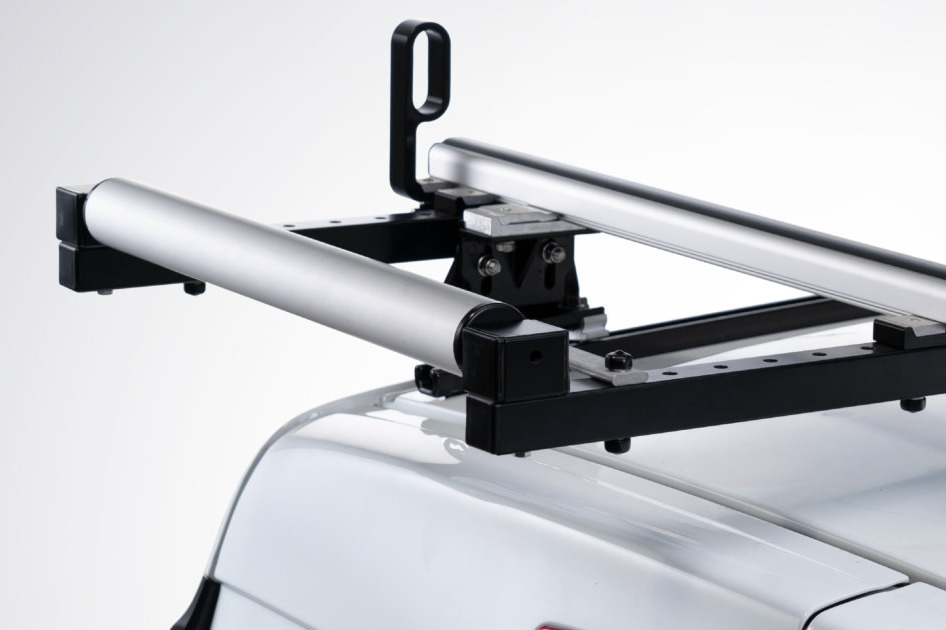

BeladungsrolleDie leicht am hinteren Ende des Dachträgers zu montierende Laderolle sorgt für ein komfortables Auf- und Abladen langer Gegenstände

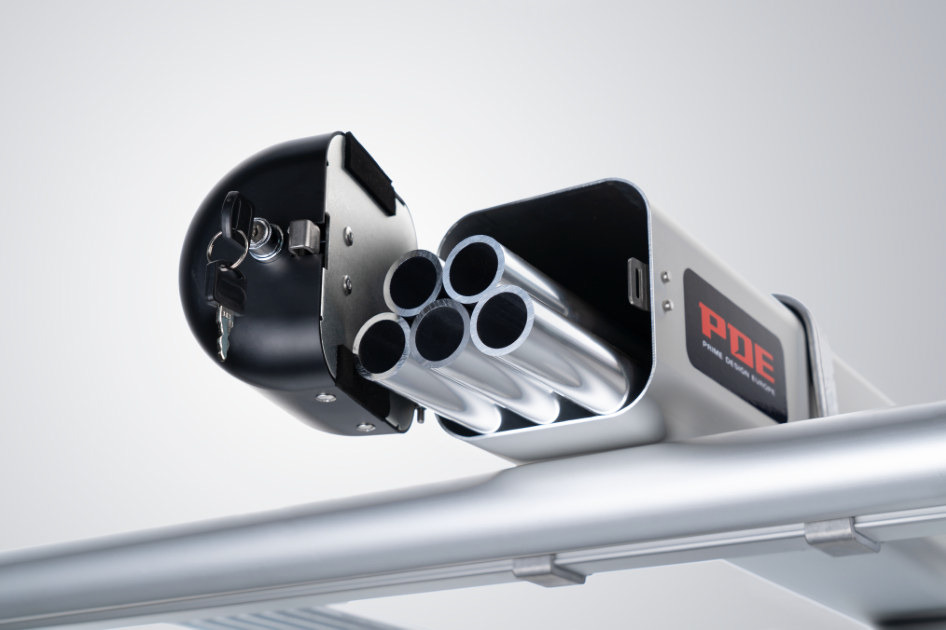

TransportrohrBeidseitig abschließbares Laderohr (2–5 m lang, 125 mm Querschnitt). Die Montage erfolgt mit einem Bügel auf den Querträgern, sodass das Innere vollständig zum Beladen zur Verfügung steht

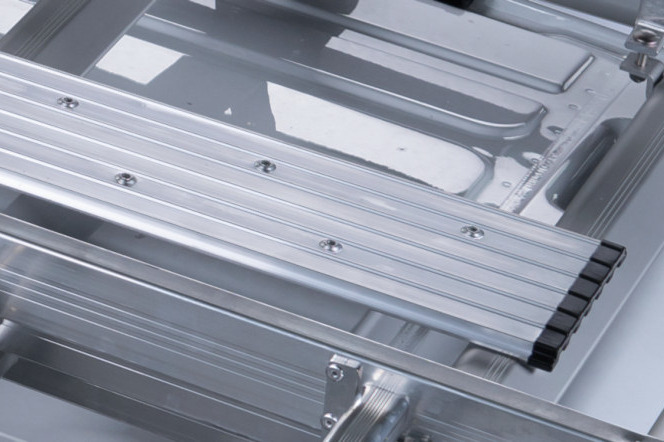

Plattform-ElementeAuf die Querträger lassen sich gerippte Aluminiumprofile montieren, die eine Ladeplattform bilden

VorhängeschlossEs schützt die Leitern vor Diebstahl

S-ClampMit einem Griff und ohne zusätzliche Bänder und Zurrgurte lassen sich Leitern einfach auf dem Dach fixieren

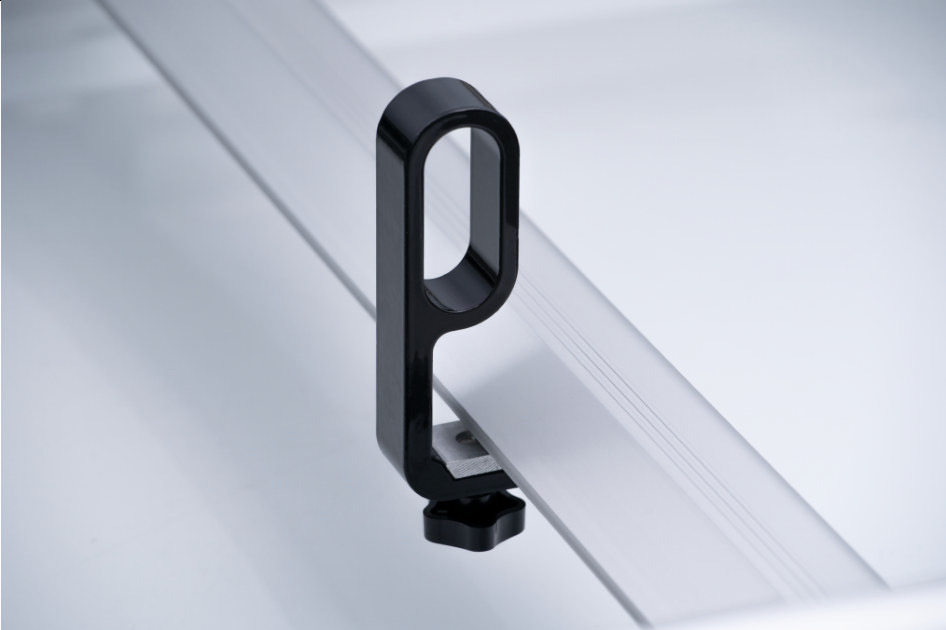

LastenanschlägeMit ihnen kann die Ladung einfach und sicher auf dem Dach befestigt werden. Sie werden mittels Nutensteinen an den Schienen befestigt

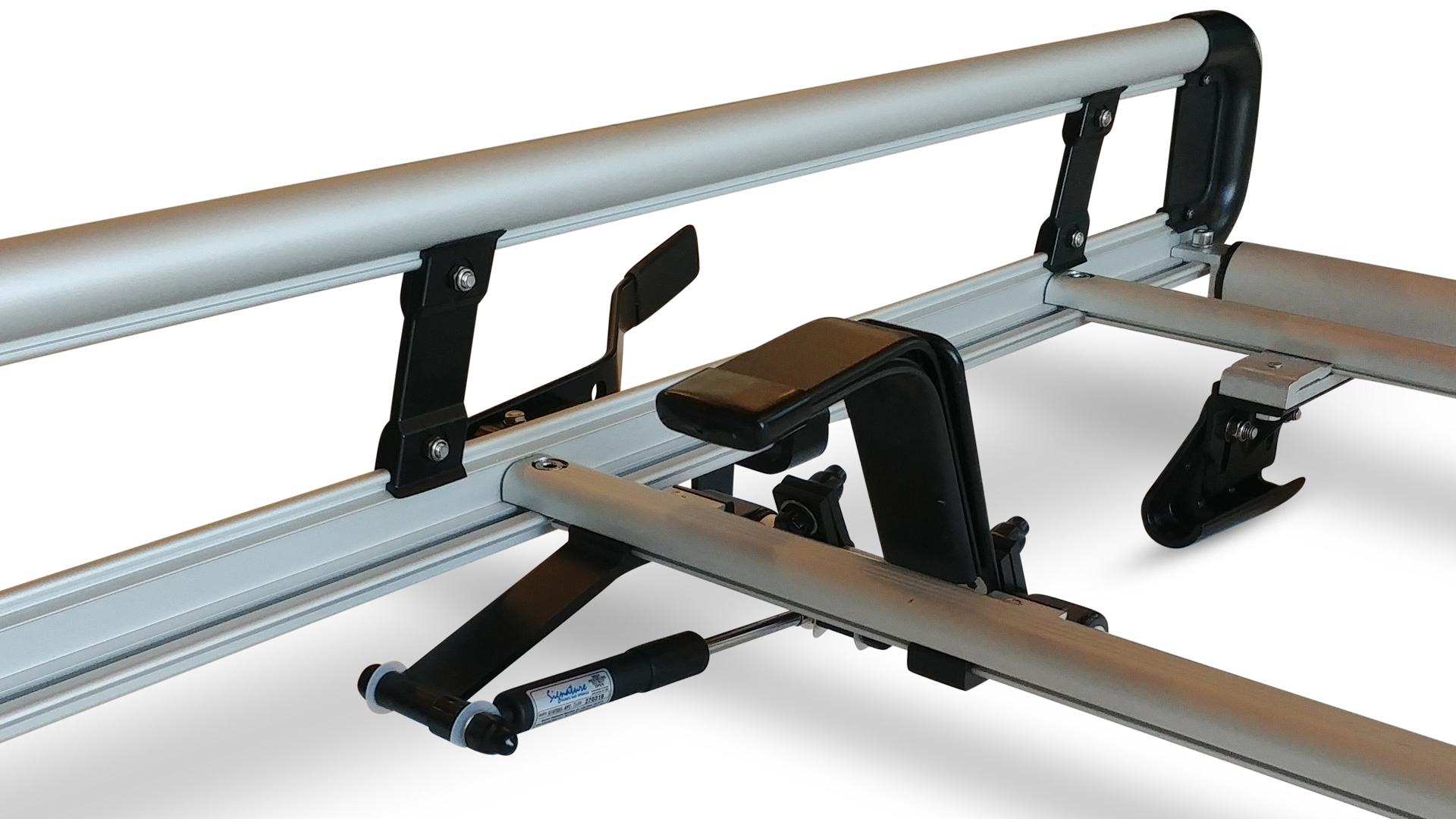

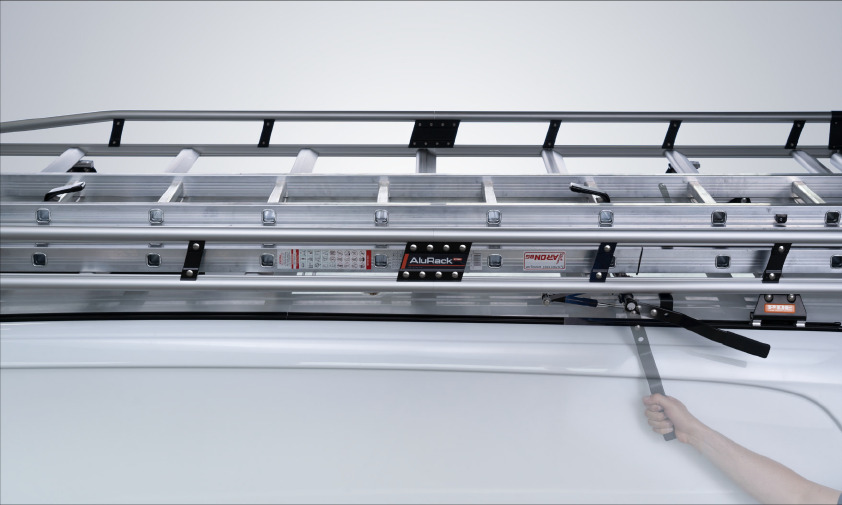

S-Clamp

Die S-Clamp ermöglicht den einfachen und effizienten Transport leichter Stufen- und Ausziehleitern auf Fahrzeugen mit niedrigem Dach. Sie sichert die Leiter mit einem gasfederunterstützten Haken. Der vordere Haken hilft dem Bediener, die Leiter auf dem Dachträger zu positionieren. Durch Betätigen des Griffs stellt sich der hintere Haken auf und fixiert die Leiter sicher für den Transport. Es sind keine Bänder und Zurrgurte erforderlich. Ein Vorhängeschloss erschwert den Diebstahl der Leiter.

Vorteil: Die Dauer des Auf- und Abladens einer Leiter lässt sich von 240 Sekunden (4 Minuten) auf 20 Sekunden, d. h. um 80 % verkürzen.
